贛州機場金屬屋面建模技術路線

為什么要用自適應構件生成金屬屋面？

一、根據圖紙信息利用體量模型創建金屬屋面板。

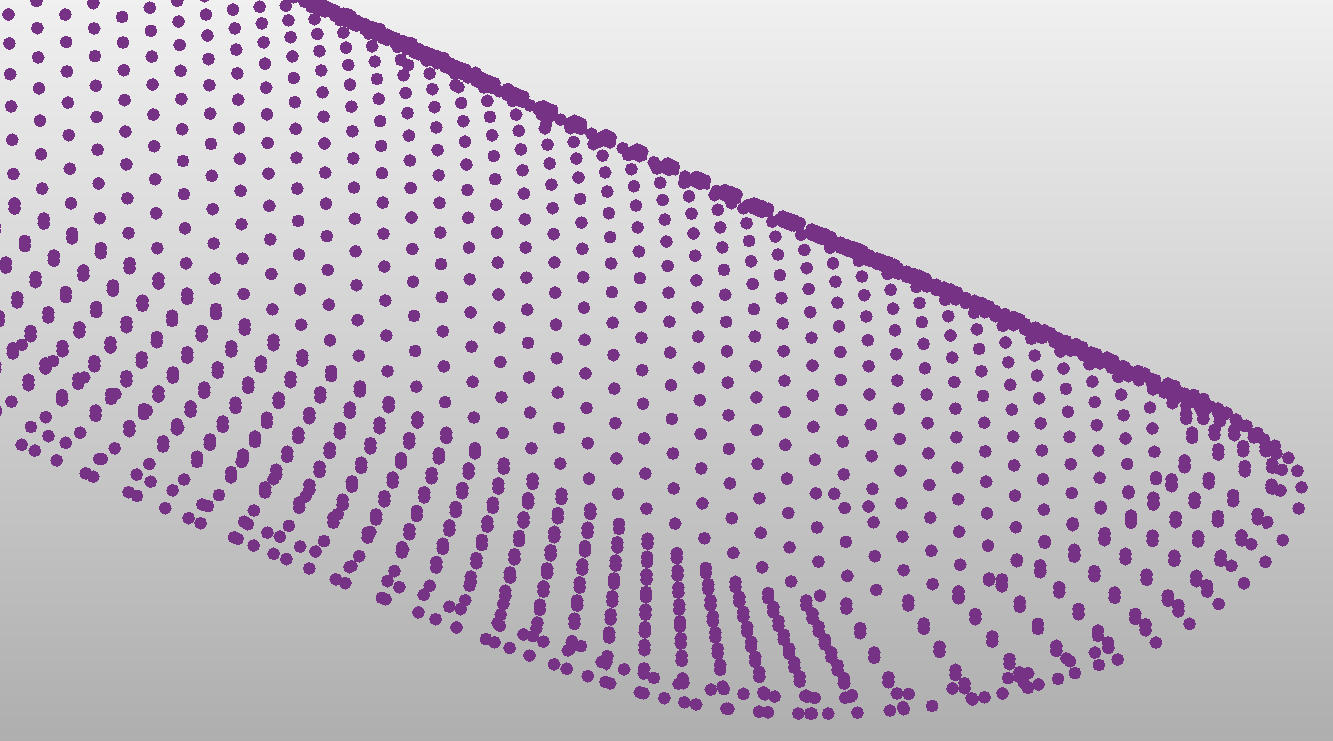

1、生成節點參照點。

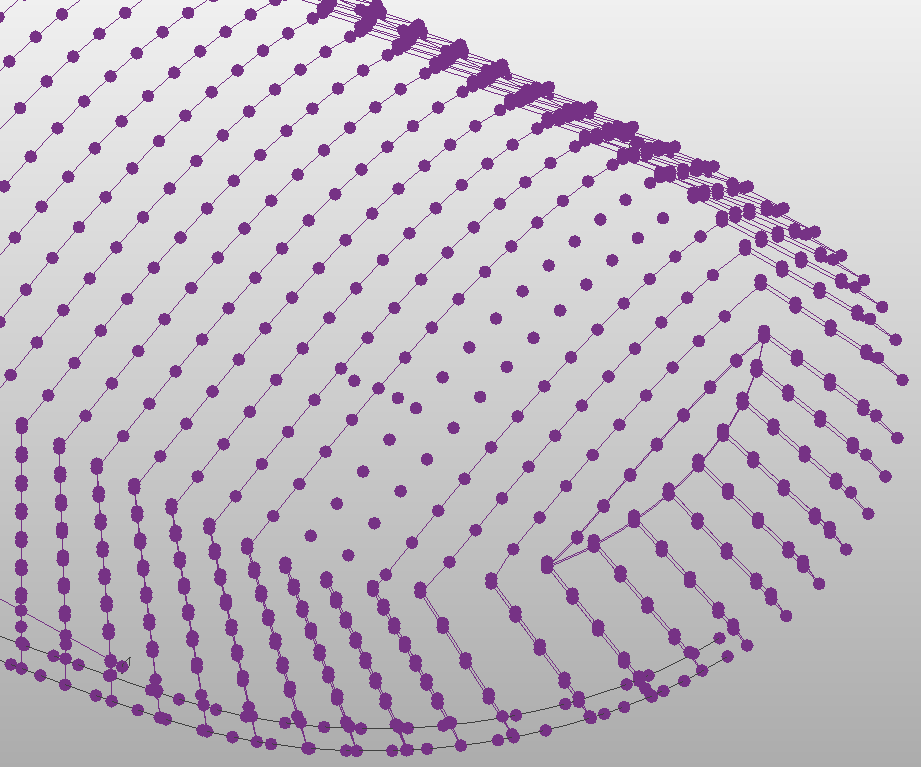

2、將這些參照點根據圖紙上屋面板的劃分線進行劃分。

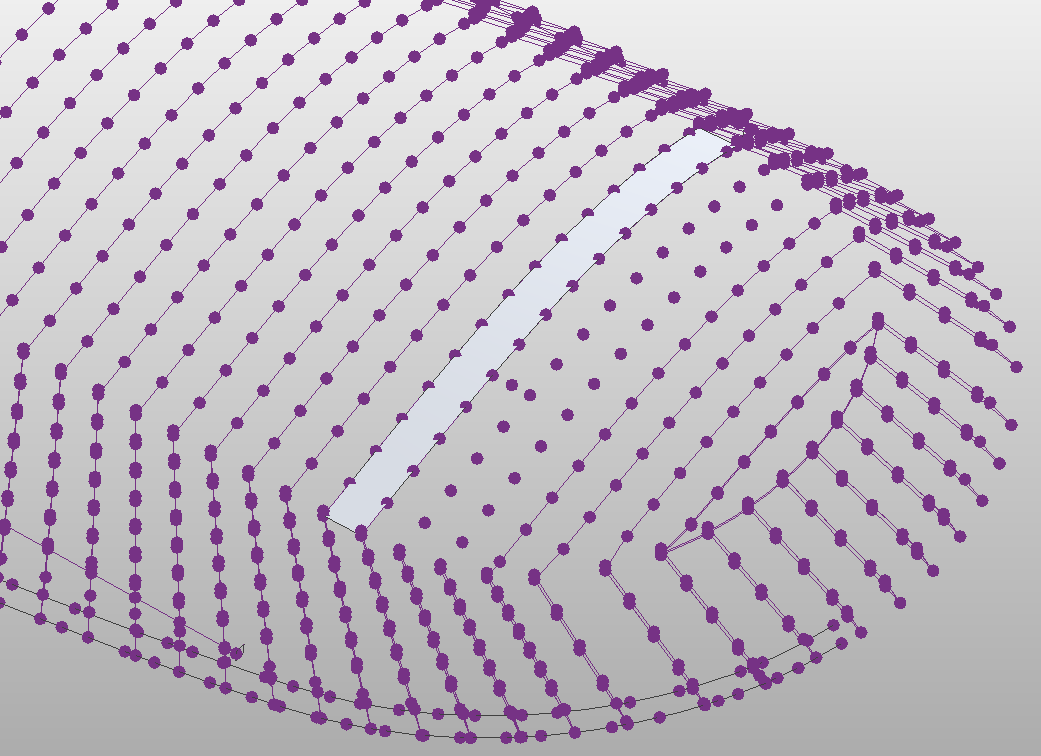

2、由線與線組合生成每一塊屋面板。

2、體量屋面板生成。

一、根據體量模型生成對應自適應模型。

1、使用dynamo拾取體量模型的屋面表面，在dynamo中形成對應曲面。

2、利用dynamo對拾取的表面進行UV網格劃分，其中UV值根據拾取表面面積大小除以鋁鎂錳合金屋面板面積進行取值。

圖2.2   dynamo網格劃分

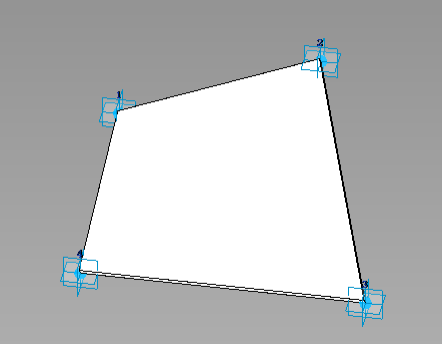

3、利用自適應常規模型創建屋面的自適應構件族。

圖2.3 屋面自適應構件族

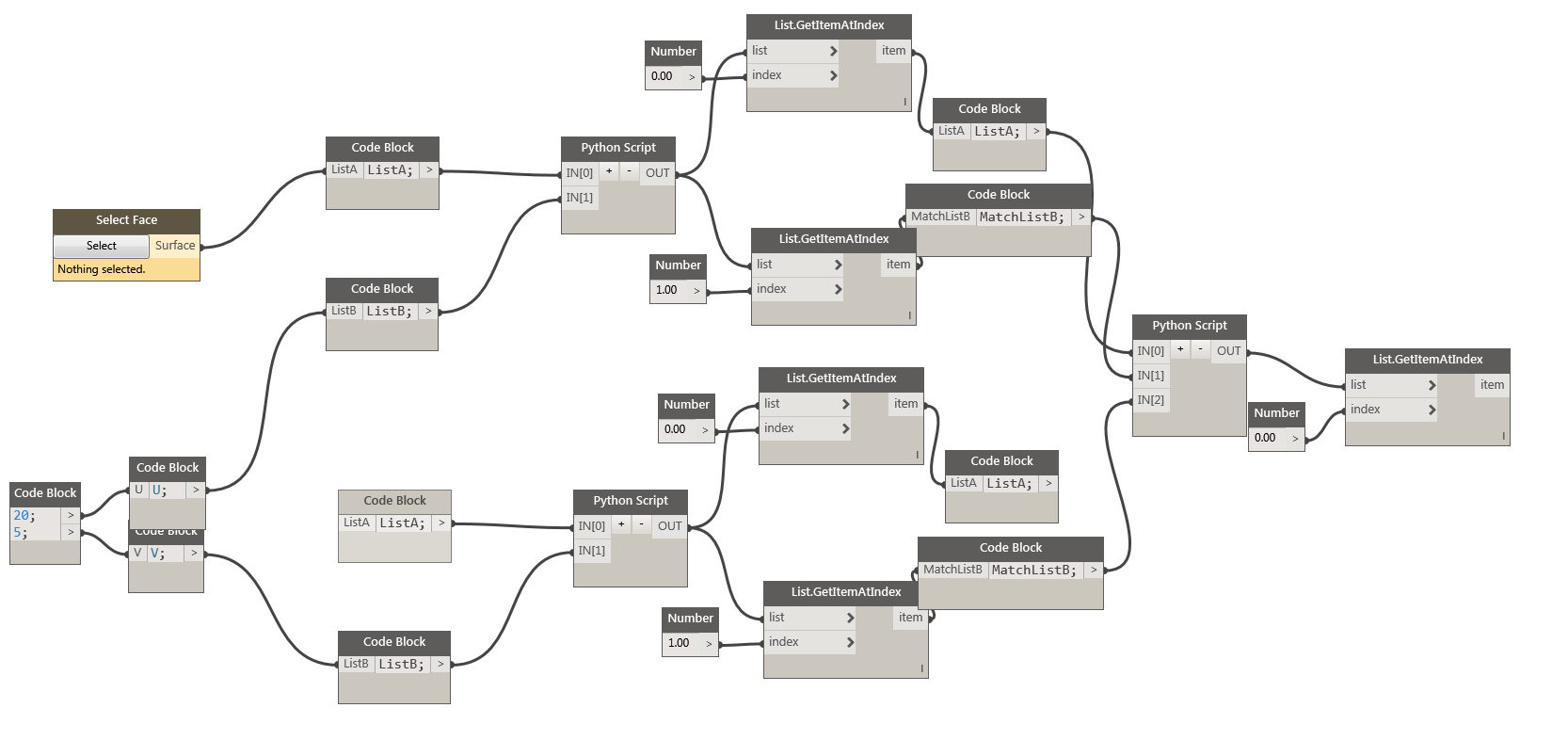

4、根據dynamo中的軟件包lunchbox對拾取的表面進行UV網格劃分，其中UV值根據拾取表面面積大小除以鋁鎂錳合金屋面板面積進行取值。

圖2.4 獲取曲面面積

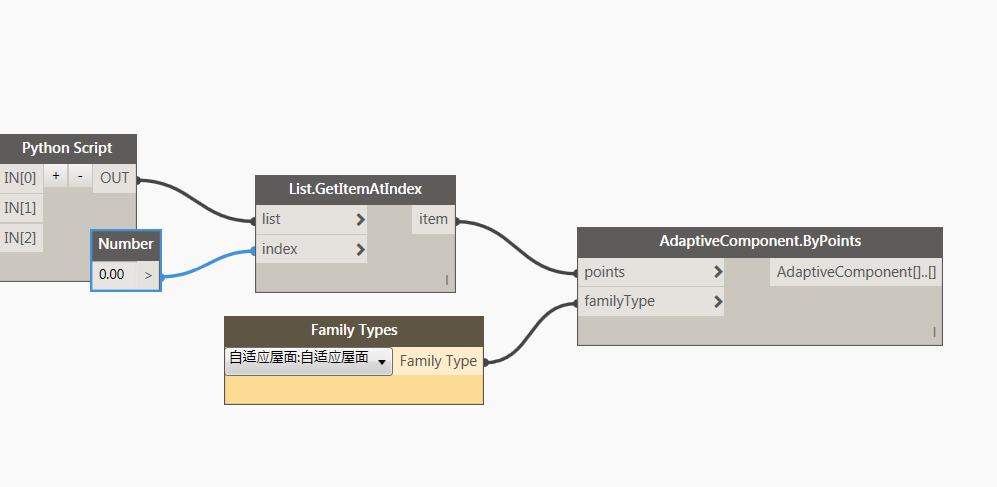

5、根據劃分好的網格和創建的自適應族對屋面進行自適應構件自動生成。

圖2.5   自適應構件自動生成

6、最終模型。

圖2.6
