衛生間蹲便器排水管道建模 試行標準

一、蹲便器相關構件定義：

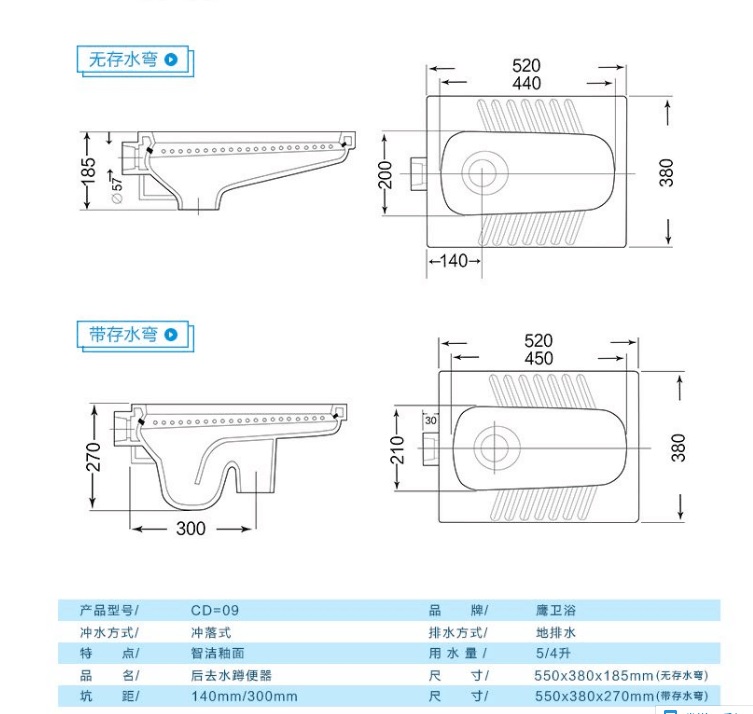

蹲便器是指使用時以人體取蹲式為特點的便器，蹲便器結構有存水彎和無存水彎，蹲便器排水方式又分為前出水和后出水。

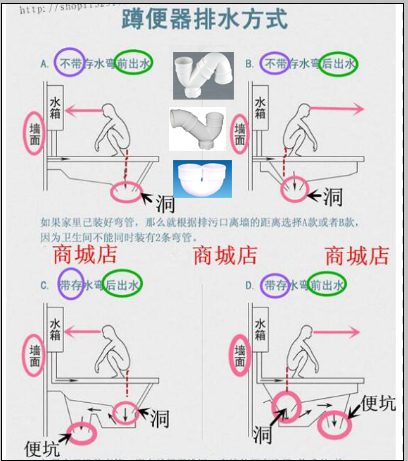

存水彎是在衛生器具排水管上或衛生器具內部設置一定高度的水柱，防止排水管道系統中的氣體竄入室內的附件，存水彎內一定高度的水柱稱為水封。存水彎分S型存水彎，P型存水彎，u形存水彎，S和P，u可以很形象的說明存水彎的形狀。

二、revit建模規則

對于目前的市場行情，已普遍使用內置存水彎的蹲便器，所以在建模的過程中，可以不再蹲便器下方放置存水彎，直接在蹲便器的便坑處繪制一根排水管道與主排水管相連即可。如下圖所示

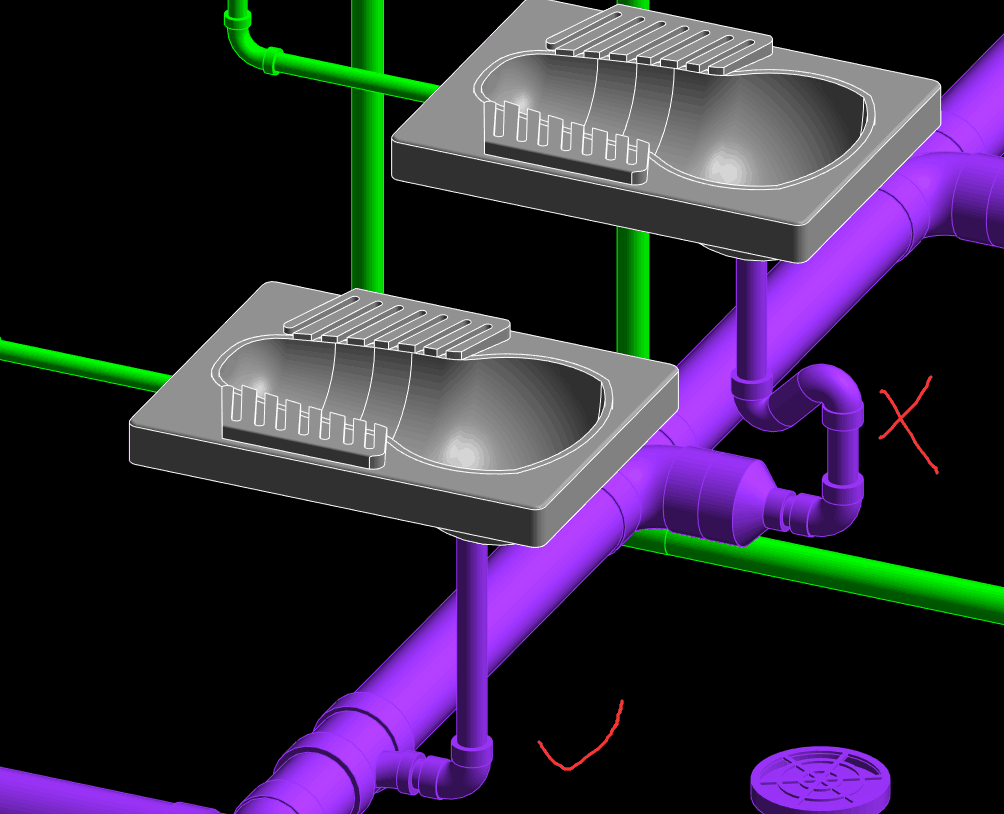

左邊為正確畫法，右邊為錯誤畫法
