Revit插入式的機械設備族

常規的機械設備，我們都是通過手動定位之后再進行風管或管道連接的。而有時候，某些設備需要放置在現有風管或管道上，像附件類對象一樣自動匹配高度并打斷風管或管道。那么，如何實現呢?

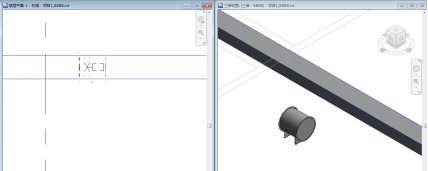

　　以風管為例。常規設備，我們?cè)诜胖脮r(shí)直接拾取現有風管的中心線，可見其并未放置在風管高度，且未打斷風管。

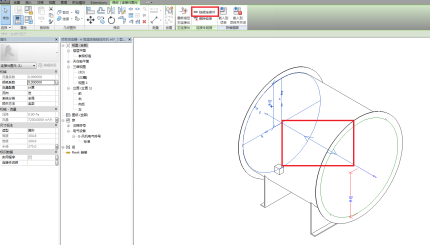

此時，我們打開此設備，首先選中連接件后，將兩側連接件進行鏈接。

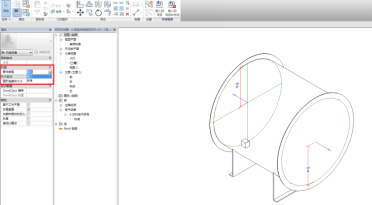

正確鏈接的連接件之間會出現雙向箭頭，如上圖所示。之后，很重要的一步是將當前設備族的“零件類型”參數由“標準”更改為“插入”。

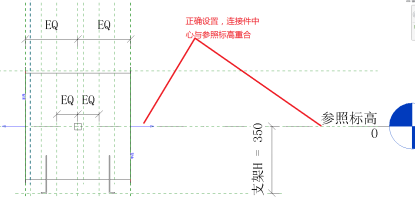

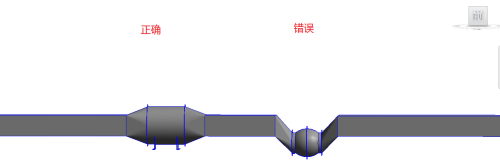

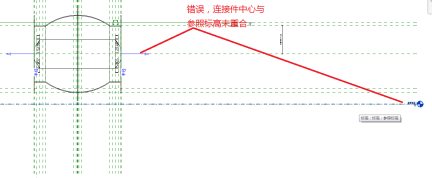

最后，還需注意連接件中心所在高度是否與當前族的參照標高重合，否則將會出現變高程連接。

最終載入項目后拾取風管中心線放置結果：
